exemples de SERTISSAGES avec chapes ou ridoirs à chape (liste non exhaustive)


Type 1.1ridoir_bout_libre
Type 1.1 : Câble avec sertissage d'un ridoir à chape à une extrémité et libre de l'autre.



Type 1.2
ridoir_chape-chape
Type 1.2 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une chape.
L = cote d'axe de ridoir à axe de chape : ridoir réglé à mi-filetage



Type 1.3ridoir_chapex2
Type 1.3 : Câble avec sertissage d'un ridoir à chape à chaque extrémité.
L = cote d'axe de ridoir à axe de ridoir : ridoirs réglés à mi-filetage



Type 1.4ridoir_chapex2-ridoir_filete
Type 1.4 : Câble avec sertissage d'un ridoir à chape à chaque extrémité, puis au centre d'un montage tige filetage gauche + corps de ridoir + tige filetage droite.
L = cote d'axe de ridoir à axe de ridoir : ridoirs réglés à mi-filetage
L1 = cote du centre du ridoir à axe de ridoir : ridoirs réglés à mi-filetage



Type 1.5
ridoir_chape-tige_filetee
Type 1.5 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une tige filetée.
L = cote d'axe de ridoir à bout de tige : ridoir réglé à mi-filetage



Type 1.6
cable chape tige filetee

Type 1.6 : Câble avec sertissage d'une chape à une extrémité et de l'autre d'une tige filetée.
L = cote d'axe de chape à axe de l'oeil



Type 1.7ridoir_chape-oeil
Type 1.7 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'un oeil.
L = cote d'axe de ridoir à axe de l'oeil : ridoir réglé à mi-filetage



Type 1.8

cable chape oeil

Type 1.8 :
Câble avec sertissage d'une chape à une extrémité et de l'autre d'un oeil.
L = cote d'axe de chape à axe de l'oeil



Type 1.9ridoir_chape-tete_bombee
Type 1.9 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une tête bombée.
L = cote d'axe de ridoir à intérieur de la tête : ridoir réglé à mi-filetage

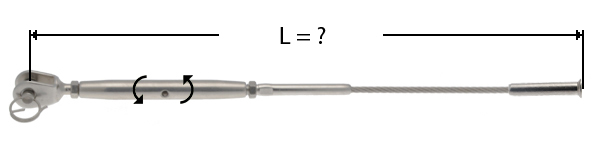

Type 1.10ridoir_chape-tete_fraise
Type 1.10 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une tête fraisée.
L = cote d'axe de ridoir à extrémité de la tête : ridoir réglé à mi-filetage



Type 1.11ridoir_chape-embout_t
Type 1.11 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une terminaison en "T".
L = cote d'axe de ridoir à sous la tête : ridoir réglé à mi-filetage



Type 1.12ridoir_chape-boucle_cossee
Type 1.12 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une boucle cossée-manchonnée (manchon + cosse-coeur).
L = cote d'axe de ridoir à fond de cosse : ridoir réglé à mi-filetage



Type 1.13ridoir_chape-boucle
Type 1.13 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'un manchon.
L = cote d'axe de ridoir à fond de boucle : ridoir réglé à mi-filetage
L1 = longueur boucle OU D = diamètre boucle



Type 1.14ridoir_chape-rond_d_arret
Type 1.14 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'un rond d'arrêt.
L = cote d'axe de ridoir à intérieur de rond d'arrêt : ridoir réglé à mi-filetage



Type 1.15ridoir_chape-chape-piton_metrique

Type 1.15 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une chape + montage sur des pitons filetage métrique.
L = cote entre poteaux : ridoir réglé à mi-filetage
Montage adapté pour la réalisation de garde-corps.



Type 1.16ridoir_chape-chape-piton_bois

Type 1.16 : Câble avec sertissage d'un ridoir à chape à une extrémité et de l'autre d'une chape + montage sur des pitons filetage bois.
L = cote entre poteaux : ridoir réglé à mi-filetage
Montage adapté pour la réalisation de garde-corps.



Vous ne trouvez pas la réalisation de sertissage sur câble que vous cherchez ? N'hésitez pas à nous contacter.
